15,6″ Smart Home Panel

Projektbeschreibung

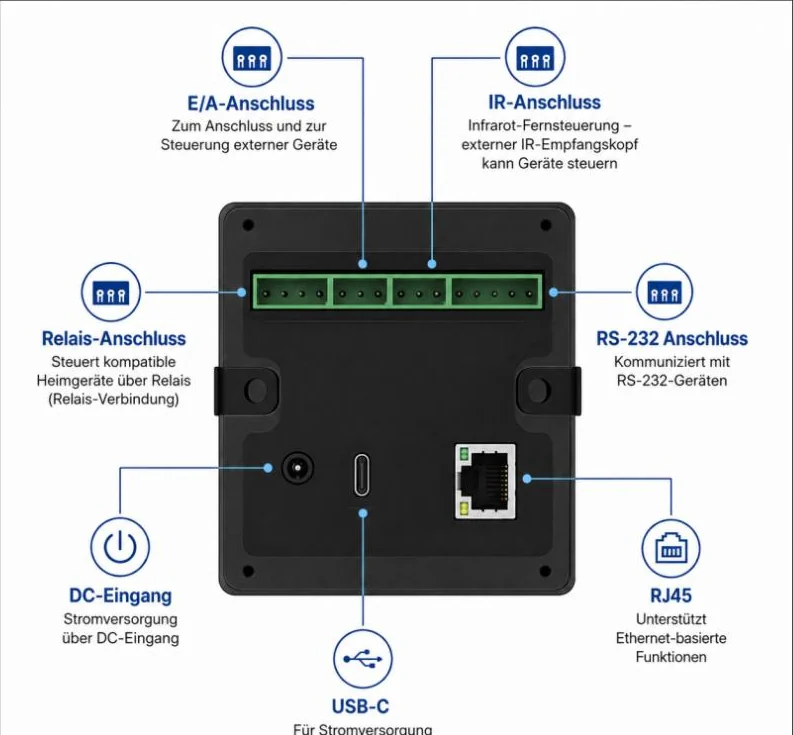

Das Panel ist kein Tablet mit Wandhalterung, sondern eine Bedieneinheit für die feste Installation. Alle Anschlüsse liegen in einem versenkten Feld auf der Rückseite, dadurch liegt das Gerät flach an der Wand und die Leitungen verschwinden dahinter. Für Neuinstallationen genügt ein Netzwerkkabel: PoE liefert Strom und Daten zugleich, eine 230-V-Zuleitung zum Montageort entfällt.

Die Zusammenarbeit mit Home Assistant läuft auf zwei getrennten Wegen. Über die Companion-App zeigt das Panel Ihr Dashboard im Vollbild – das ist die eigentliche Bedienoberfläche an der Wand. Über MQTT meldet sich das Panel zusätzlich selbst als Gerät: Temperatur, Luftfeuchte, die RGB-Leiste und ein Online-Status erscheinen als Entitäten und lassen sich in Automationen verwenden.

Da die Kommunikation im eigenen Netzwerk stattfindet, funktioniert die Steuerung auch dann weiter, wenn das Internet ausfällt – bei Heizung und Beleuchtung ein entscheidender Punkt.

Über die RS485-Klemmen lassen sich Modbus-RTU-Geräte anbinden, etwa Energiezähler, Wechselrichter oder Wärmepumpen. Der Bus wird als Linie durchgeschliffen und an beiden Enden mit 120 Ω terminiert.

Zur Anleitung: Die vollständige deutsche Bedienungs- und Montageanleitung können Sie schon vor dem Kauf lesen – inklusive Klemmenbelegung, PoE-Verkabelung, Wandmontage sowie der Einrichtung von Mosquitto, getrennt beschrieben für Home Assistant OS und für Docker. Anleitung als PDF öffnen

Häufige Fragen

Brauche ich zwingend PoE? Nein, ein Netzteil mit 12 V / 2 A liegt bei. PoE ist aber die sauberere Lösung, weil Strom und Daten über dasselbe Kabel laufen. Wichtig: Die PoE-Quelle muss dem Standard IEEE 802.3at (PoE+) entsprechen – ein reiner 802.3af-Port kann bei voller Displayhelligkeit zu wenig Leistung liefern.

Funktioniert das Panel auch ohne Home Assistant? Ja. Es läuft ein vollwertiges Android 14, Sie können also jede App oder Weboberfläche darauf betreiben – etwa ioBroker, Node-RED-Dashboards oder die Oberfläche eines Wechselrichters. Der volle Funktionsumfang mit Sensor- und LED-Entitäten entsteht aber erst zusammen mit Home Assistant und MQTT.

Was erscheint über MQTT in Home Assistant? Das Panel meldet sich als eigenes Gerät mit Entitäten für Temperatur, Luftfeuchtigkeit, die RGB-LED sowie einen Verfügbarkeitsstatus. Damit lässt es sich in Automationen einbinden – etwa als Statuslicht oder zur Überwachung, ob es nach einem Stromausfall zurückkehrt.

Welchen MQTT-Broker brauche ich? Üblich ist Mosquitto. Unter Home Assistant OS, Green oder Yellow installieren Sie ihn mit wenigen Klicks als Add-on. Läuft Home Assistant unter Docker, wird Mosquitto als eigener Container betrieben – die Anleitung enthält dafür eine fertige docker-compose-Datei samt der beiden typischen Stolperfallen.

Kann ich einen Energiezähler oder eine Wärmepumpe anschließen? Ja, über die RS485-Klemmen (A/B/GND), typischerweise per Modbus RTU. Für RS232-Geräte stehen zusätzlich RX/TX/GND bereit. Die konkrete Nutzung hängt von der eingesetzten App beziehungsweise Firmware ab.

In welcher Höhe wird das Panel montiert? Empfohlen sind etwa 140–150 cm Displaymitte über dem Fußboden. Die Wandhalterung dient als Bohrschablone; die Kabelzuführung erfolgt idealerweise aus einer Unterputzdose direkt hinter dem Gerät.

Hinweis zum Temperaturwert: Der Sensor sitzt im Gerät und wird von der Eigenwärme des Displays beeinflusst. Die Werte liegen deshalb meist etwas über der tatsächlichen Raumtemperatur. Für eine Heizungsregelung empfehlen wir einen Offset in Home Assistant oder einen separaten Raumfühler.
