UNI PRO Modbus – Home Assistant Integration

Projektbeschreibung

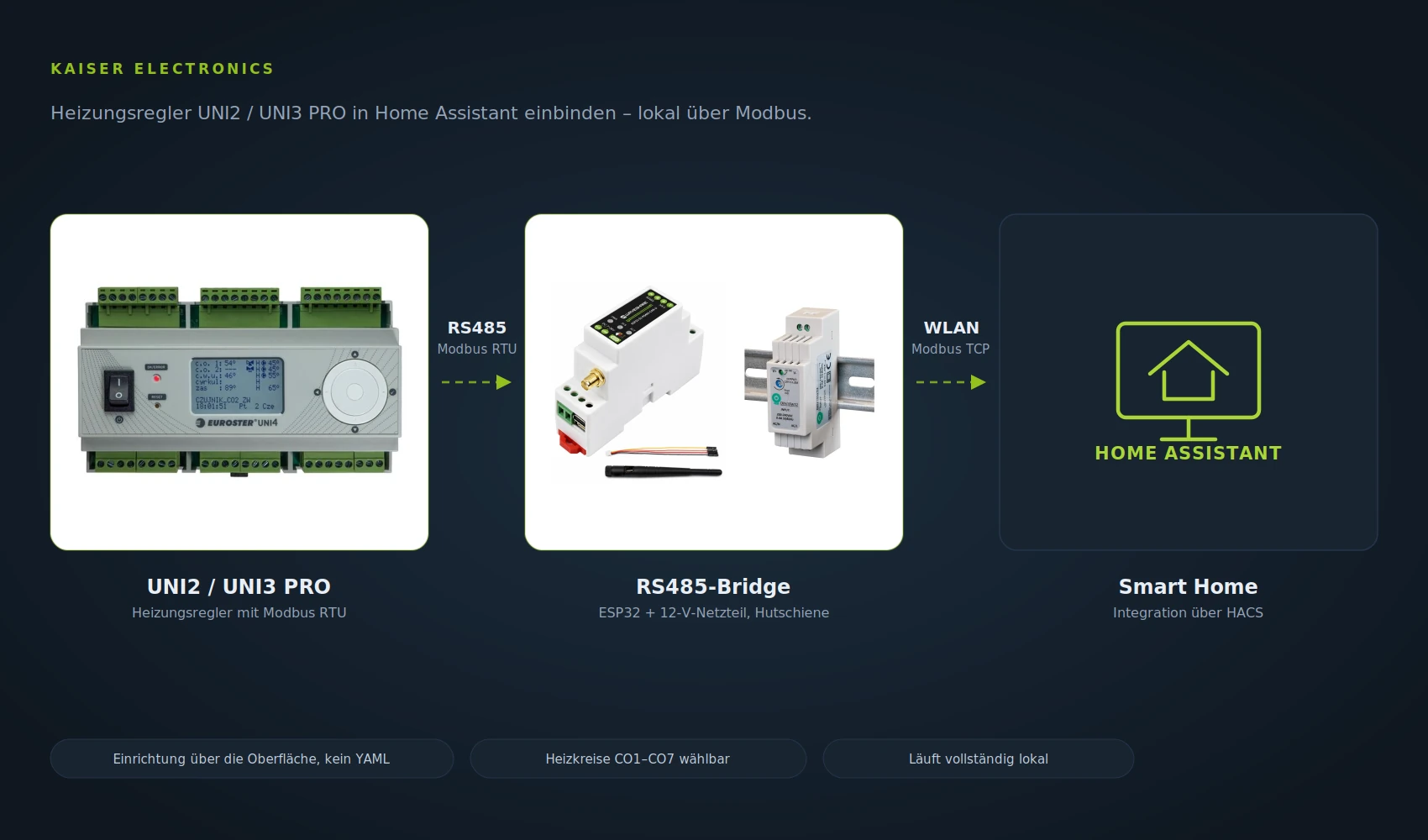

Die Integration macht die Heizungsregler Euroster UNI2 PRO und UNI3 PRO in Home Assistant sichtbar und bedienbar. Die Verbindung läuft über Modbus RTU auf RS485 und eine Bridge, die daraus Modbus TCP im Heimnetz macht – die Regelung selbst bleibt unangetastet, es wird nur gelesen und gezielt geschrieben. Fällt das Internet aus, heizt die Anlage unverändert weiter; die Verbindung braucht nur Ihr eigenes Netzwerk.

Bewusst getrennt aufgebaut: Die Bridge-Firmware ist allgemein gehalten und kennt keine UNI-PRO-Register, sie reicht Modbus nur durch. Das gesamte gerätespezifische Wissen – Registeradressen, Skalierung, Modellunterschiede – steckt in der Integration. Dadurch lassen sich Updates zentral über HACS verteilen, ohne bei jedem Kunden die Hardware neu zu flashen, und es funktioniert mit jedem Modbus-TCP-Gateway, nicht nur mit einem bestimmten Board.

Nach dem Hinzufügen legt Home Assistant automatisch eine Geräteseite mit allen Sensoren und Bedienelementen an. Für eine aufgeräumte Übersicht, gruppiert nach Heizkreis, liegt im Repository eine fertige Dashboard-Vorlage zum Einfügen bereit.

Passende Regler im Shop

Die Regler führen wir selbst:

• Euroster UNI3 PRO – drei unabhängige Mischerkreise, zwei kombinierbare Wärmequellen, potentialfreier Kesselkontakt. Der reine Heizkreisregler, wenn das Warmwasser anderweitig geregelt wird. An diesem Gerät ist die Integration entwickelt und getestet.
• Euroster UNI2 PRO – zwei Mischerkreise und zusätzlich Warmwasserspeicher mit Vorrang und Desinfektion, Zirkulation sowie Pufferladung. Die richtige Wahl, wenn alles aus einer Hand geregelt werden soll.

Kurz gesagt: mehr Heizkreise spricht für den UNI3 PRO, Warmwasser und Puffer für den UNI2 PRO. Beide nutzen dieselben UNIM-PRO-Erweiterungsmodule und dieselbe Home-Assistant-Anbindung, beide sind witterungsgeführt und bedienen sich in deutschem Menü.

Einzeln oder als Home-Assistant-Set

Bei beiden Reglern haben Sie im Shop die Wahl:

• Regler einzeln – wenn Bridge und Netzteil schon vorhanden sind oder die Anbindung später folgen soll.
• Regler mit Home-Assistant-Set – zusätzlich enthalten sind die fertig geflashte ESP32-S3-Bridge mit Antenne, das Hutschienennetzteil DIN15W12 (12 V / 15 W) und eine deutsche Komplettanleitung von der Verdrahtung bis zur fertigen Integration in Home Assistant. Damit ist alles beisammen, was es für die Inbetriebnahme braucht – bis auf die RS485-Busleitung, die bauseits gestellt wird (empfohlen: J-Y(St)Y 2×2×0,8).

Darüber hinaus bietet der Shop je Regler weitere Ausstattungsvarianten an; welche das sind und was sie kosten, steht jeweils direkt auf der Artikelseite. Für mehr als die serienmäßigen Heizkreise gibt es das Erweiterungsmodul UNIM PRO, mit dem sich die Anlage auf bis zu sieben Kreise ausbauen lässt.

Wer bereits einen UNI2 PRO oder UNI3 PRO besitzt, kann die Anbindung jederzeit nachrüsten: Die Modbus-Schnittstelle ist im Regler enthalten und wird nur im Menü aktiviert – es fehlt lediglich die Bridge.

Praxishinweis aus der Inbetriebnahme: An echter Hardware funktionierte die gerade Verdrahtung A→A / B→B nicht – der Regler antwortete schlicht nicht, obwohl die Anfragen korrekt auf dem Bus lagen. Mit gekreuzter Verbindung (Bridge A+ an Regler B, Bridge B− an Regler A) lief die Kommunikation sofort und seitdem stabil. Bei Verbindungsproblemen also zuerst die Polarität tauschen, bevor man die Hardware verdächtigt.

Stand und offene Punkte: Die Integration läuft an einem realen UNI3 PRO im Dauerbetrieb. Die Software ist als Version 0.1.5 gekennzeichnet und wird weiter ergänzt. Noch nicht umgesetzt sind die Wochenschaltprogramme sowie Start- und Enddatum der Heizsaison – beides stellen Sie bis dahin direkt am Regler ein. Die Registeraufteilung der Kreise CO2 bis CO7 folgt der Offset-Tabelle des Handbuchs und sollte an einer Anlage mit mehreren aktiven Kreisen noch gegengeprüft werden.

Unterlagen: Auf der Artikelseite des UNI3 PRO stehen das Reglerhandbuch sowie unsere deutsche Home-Assistant-Anleitung für UNI2 PRO und UNI3 PRO als PDF zum Download bereit – beides auch vor dem Kauf einsehbar.

Quellcode, Installationsanleitung und Registerdokumentation: github.com/LAZGAZ82/ha-uni-pro-modbus
